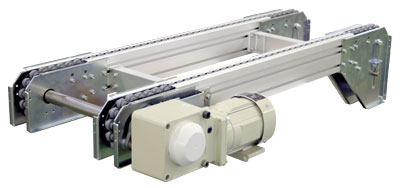

CSW106　トレイ搬送大型コンベア　（特注）

最大搬送質量640kgまで対応可能な大型の倍速ローラチェーンコンベアです。
＜特　長＞
  • 40番の倍速ローラチェーンを使用したコンベアです。
  • 搬送面のローラは樹脂（エンプラ）と鉄（スチール）から選択できます。
  • 1mあたりの搬送質量は樹脂ローラで120kg。スチールローラで240kg。 最大搬送質量は640kgまで対応します。(搬送速度によります)
  • オプションで安全カバーや渡りローラも選定することができます。
  • コンベアフレームにストッパ機構や位置決め機工を取り付けることにより、 フリーフローラインのメインコンベアとしてラインの構成ができます。

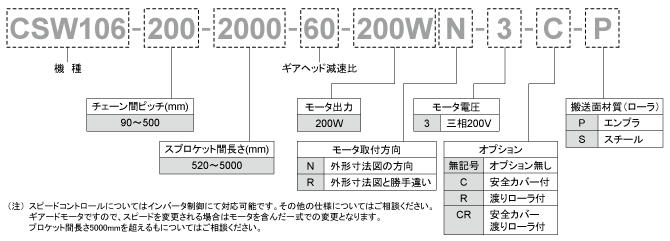

＜型式基準＞

＜ギアヘッド減速比＞
＜本体仕様＞
チェーン間ピッチ 90～500mm
スプロケット間長さ 520～5000mm
モータ出力 200W
モータ電圧 三相200V
搬送速度 50Hz 0.084～0.504m/sec
60Hz 0.101～0.608m/sec

＜チェーン仕様＞
搬送面材質
（ローラ）		 エンプラ スチール
ピッチ 25.4mm
ローラ幅 24.6mm
ローラ径 10.3mm

＜本体質量＞
スプロケット間長さ 搬送面材質（ローラ）
エンプラ スチール
～1000mm 51kg 55kg
～1500mm 57kg 63kg
～2000mm 64kg 71kg
～2500mm 71kg 80kg
～3000mm 78kg 88kg
～3500mm 85kg 97kg
～4000mm 91kg 105kg
～4500mm 98kg 113kg
～5000mm 104kg 121kg


　＜搬送質量表＞

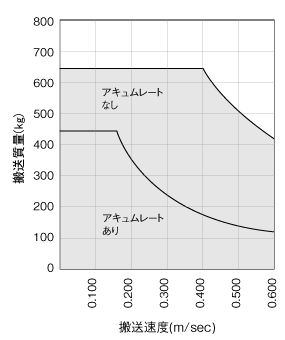

　■スチールローラ　[RF2040VR]

1mあたり240kg

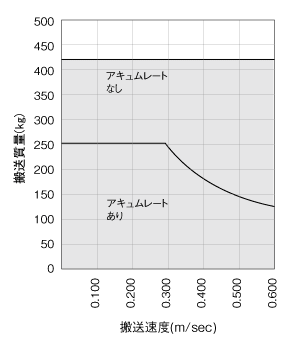

　■樹脂（エンプラ）ローラ　[RF2040VRP]

1mあたり　120kg
＜ダウンロードデータ＞

　CADデータ
