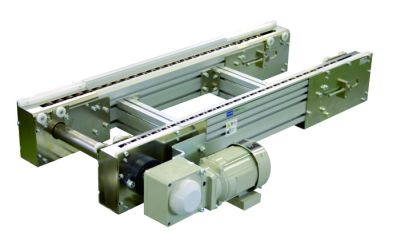

CSW103 大型倍速チェーンコンベア

最大搬送質量690kgまで対応可能な大型の倍速ローラチェーンコンベアです。
<特 長>
50番の倍速ローラチェーンを使用した重量物対応の大型コンベアです。
搬送面のローラは樹脂とスチールから選択できます。
1mあたりの搬送質量は樹脂ローラで160kg
スチールローラで320kg
最大搬送質量は690kgまで対応します。
(搬送速度によります)
パレット搬送に適した樹脂ガイドを標準装備しています。
安全カバーや渡りローラも標準装備です。

<本体仕様>
チェーン間ピッチ 150~500mm
スプロケット間長さ 600~5,000mm
モータ出力 400W
モータ電圧 三相200V
搬送速度 50Hz 0.102~0.678m/sec
60Hz

0.123~0.818m/sec


<チェーン仕様>
搬送面材質
(ローラ)
エンプラ スチール
ピッチ 31.75mm
内側大径ローラ幅 13.0mm
内側大径ローラ径 30.6mm
内側小径ローラ幅 7.1mm
内側小径ローラ径
19.05mm
耐熱性 -10℃~
60℃
-10℃~
150℃



カタログ   カタログを見る

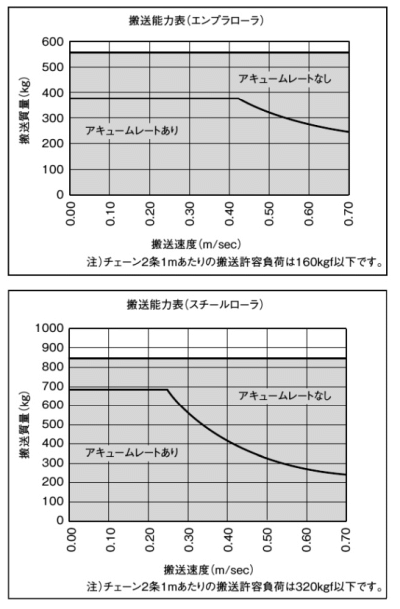

<搬送質量表>
