CSQ69　パネル搬送コンベア

ソーラーパネルなどの幅の広いワークを搬送するのに最適なコンベアです。
 　
＜特　長＞

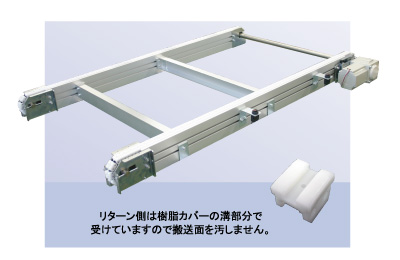

チェーン搬送面にＮＫＥオリジナルの樹脂カバーを装着。ワークに傷をつけません。
搬送するパネルのたわみを防止するため、3列・4列などの多列仕様にする事も可能です。
樹脂カバーの材質は、POMと導電POMから選択できます。

樹脂カバーは1個単位でも交換可能ですので、メンテナンスが簡単。費用も最小限に抑えられます。


カタログ   カタログを見る

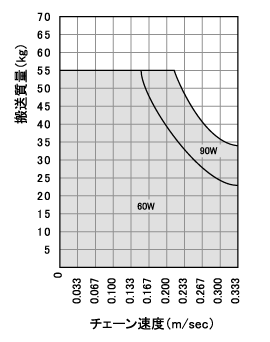

＜搬送能力表＞

表が示す値はワークをアキュムレート しない場合の総搬送能力値です。
ワークをアキュムレートする場合は、 表の1/2程度以下でお考えください。
また、スピードコントロールモータを ご検討される場合は、最大速度で設計 してください。		   ＜本体仕様＞
チェーン間ピッチ

80～500
スプロケット間長さ
 325～5000
モータ出力
 60W、90W
モータ電圧
 単相100V
三相200V
チェーン速度
 0.198～0.020m/sec　（50Hz）
0.237～0.024m/sec　（60Hz）
一般にチェーン速度は負荷の大きさに応じて表示値の2～15％減で設計してください。

＜チェーン仕様＞
■チェーン本体
ピッチ 12.7mm
リンク内幅 7.95mm
ローラ径 7.92mm
リンク数計算式 （2×L）/12.7+17
端数は偶数値になるよう切捨て、切上げ
■樹脂カバー
材質 ポリアセタール樹脂 導電ポリアセタール樹脂
色 白 黒
表面抵抗値 3×1015Ω 1×1013Ω

幅

 24mm
許容チェーン速度 0.5m/sec以下
許容荷重 5kg/1個
使用温度範囲 -10℃～70℃
