ネットワーク機器
ちょこ停れんら君
■型式基準とパッケージ内容
■おすすめ関連商品
| 基本型式 | セット型式 | 詳細 |
|---|---|---|
| UNC-RP07AF | K001 | ちょこ停専用れんら君 × 1台 ドライブレコーダー × 1台 L字ブラケット ビス（4本） ビス取り付けステー microSDHCカード（8GB） 電源用ACアダプター USB接続ケーブル コンバータ付ケーブル3m（れんら君とドライブレコーダーの接続用） |
■おすすめ関連商品
| 写真 | 品名 | 詳細 |
|---|---|---|
| 写真 | 光センサ 型式：UNC-RPPS |
光を関知してれんら君に入力信号を送る光センサーです。 詳細はこちら |
製品特長
製品仕様
■れんら君仕様
| I/O入出力 | 入力2点（DC24V）、出力1点（リレー出力） |
|---|---|
| 外形寸法 | 幅57.0×奥行93.7×高さ32.8(mm) |
| 電源電圧 | AC100V （ACアダプタ付き） |
| 使用周囲温度 | 0℃～+55℃ |
| 保存温度 | -20℃～+70℃ |
| 使用湿度 | 35%～85%RH（結露なきこと） |
| 消費電力 | 2.2Wmax.（負荷消費電流を含まず） |
| 重量 | 約90g |
| READY接点開閉容量 | 50mA - DC30V |
| 端子台電流通過容量 | 3Amax. （端子台の24V-24V間または0V-0V間） |
| 耐ノイズ | 電源端子±2kV 伝送線±1kV（IEC61000-4-4 Level 3） |
| 耐静電気 | 接触/4kV（IEC61000-4-2 lEVEL 2) 気中/8kV（IEC61000-4-2 lEVEL 3) |
| 絶縁抵抗 | 外部端子と外箱間 20MΩ以上 |
| 耐電圧 | 外部端子と外箱間 AC1000V 1分間 |
| 耐振動 | 10～55Hz複振幅0.5mm （JIS C0040準拠） |
| 耐衝撃 | 100m/s2 （JIS C0040準拠） |
| 接地 | D種接地（旧 第3種接地） |
| Ethernet規格 | Ethernet:Version 2.0 / IEEE 802.3準拠 |
| データ転送速度 | 10Mbps/100Mbps自動認識 |
| Ethernetインターフェイス | RJ45コネクタ（10BASE-T, 100BASE-TX）ストレートケーブル/クロスケーブル自動判別 |
| 通信方式 | Full/Half Duplex（自動切り替え） |
| ポート数 | 1ポート |

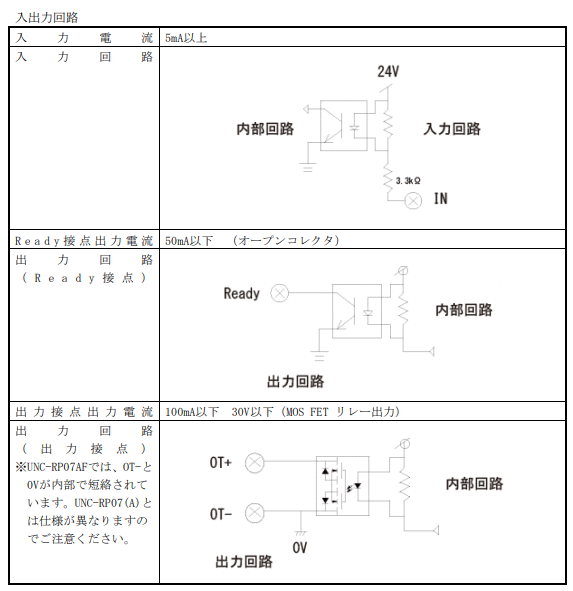

| 入力回路 |
クリックで拡大
|
| 付属オプション品 | ACアダプタ、L字ブラケット、コンバータ付ケーブル3m（れんら君とドライブレコーダーの接続用）、ビス（4本） |
■ドライブレコーダー
| 記録解像度 | 動画最大200万画素 1920×1080（Full HD） |
|---|---|
| フレームレート | 30fps |
| 映像ファイル形式 | MOV（H.264） |
| ズーム機能 | 1～4倍 |
| 音声 | ON/OFF可能 |
| 画面サイズ | 2.7インチ液晶モニタ |
| 撮像素子 | 200万画素 CMOS |
| 記録媒体 | microSDHC カード （4～32GB、class6 以上） |
| 最大記録画角 | 水平約113度、垂直約60度 |
| 電源入力 | DC5 （れんら君より供給） |
| 動作温度 | 0～60℃ |
| 言語 | 日本語/英語 |
| 寸法 | 幅77.0×奥行59.0×高さ20.0(mm) |
関連情報
- 詳細パンフレット
- 接続例
- れんら君セットアップシート（簡易スタートガイド）
- れんら君ソフトウェア取扱説明書
- れんら君ハードウェア取扱説明書
- れんら君最新設定ソフト
- 設定方法動画
※実際に設定している型式はUNC-RP06となっておりますので手順4.設定編②のイベントパラメータ設定の画面が異なります。 イベントパラメータ設定に関しては、UNC-RP07AFのセットアップシートの項目[5]をご参照ください。
